Budowa kabiny lakierniczej: elementy, wentylacja, wymogi

Kabina lakiernicza składa się z siedmiu zespołów: podstawy z kratami i filtrami podłogowymi, szczelnej komory ze ścianami i wrotami, sufitu nawiewnego z filtrami, centrali nawiewno-wywiewnej z wentylatorami i nagrzewnicą, filtracji wylotowej, oświetlenia oraz panelu sterowania. O jakości powłoki decyduje głównie pionowy przepływ powietrza z góry na dół: według artykułu o wentylacji i filtracji kabiny typowa prędkość opadu to 0,22-0,25 m/s, a kabina samochodowa 7 x 4 x 2,80 m potrzebuje nawiewu około 24 000 m³/h. Ten opis przyda się warsztatowi, który wybiera gotową kabinę, porównuje oferty producentów albo planuje adaptację pomieszczenia.

• Z jakich elementów składa się kabina lakiernicza?
• Jaka podstawa kabiny lakierniczej: posadzka, kaseta czy kanał?
• Z czego zrobić ściany i dach kabiny: płyty warstwowe czy panele stalowe?
• Jak działa kabina lakiernicza?
• Jaka wydajność wentylacji i prędkość opadu powietrza?
• Jakie filtry są potrzebne w kabinie lakierniczej?
• Oświetlenie, ogrzewanie i sterowanie kabiny
• Jakie są wymagania kabiny lakierniczej?
• Kabina, ściana malarska czy adaptacja pomieszczenia?
• Jak zbudować kabinę lakierniczą krok po kroku?
• Najczęstsze błędy przy budowie kabiny lakierniczej

Z jakich elementów składa się kabina lakiernicza?

Każda kabina ma te same funkcje: odciąć strefę pracy od pyłu, dostarczyć czyste i ciepłe powietrze, odebrać mgłę lakierniczą i wyrzucić powietrze na zewnątrz po filtracji. Różnią się wykonaniem poszczególnych zespołów, co pokazuje tabela.

Dane o ścianach, oświetleniu, drzwiach i filtrach pochodzą z poradnika Saima o budowie kabiny, a o podstawie 280 mm i plenum z opisu budowy kabiny producenta Kabiny Lakiernicze. Jeśli szukasz rozwiązania do pojedynczych elementów i małego warsztatu, zobacz też, czym się różni mała kabina lakiernicza.

Jaka podstawa kabiny lakierniczej: posadzka, kaseta czy kanał?

Są trzy sposoby posadowienia kabiny: podstawa stalowa ustawiona bezpośrednio na posadzce, kaseta samonośna na wysokości około 35 cm albo kanał technologiczny wykonany w posadzce. Wybór zależy od tego, czy możesz kuć posadzkę i jak wprowadzasz pojazdy do kabiny.

Podstawa ustawiona na posadzce omija fosy betonowe i skraca prace budowlane. W rozwiązaniu opisanym przez producenta Kabiny Lakiernicze ma ona postać ramy z cynkowanych kształtowników stalowych o wysokości 280 mm, a powietrze odciągane jest przez boczne ściany. Kabinę na podstawie stalowej łatwiej też przenieść, gdy warsztat zmienia halę.

Kaseta samonośna na około 35 cm wymaga podjazdu, dlatego przy niej często wykonuje się obniżenie w posadzce albo rampę dla pojazdu lub wózka. Kanał technologiczny, na którym osadza się belki z kratami i filtrami, Saima wskazuje jako prawdopodobnie najlepszy wybór, bo daje wyciąg pod całą podłogą bez podnoszenia poziomu wjazdu.

Kratownica i kraty pomostowe

Podstawę usztywnia kratownica z profili stalowych, która jednocześnie nosi kraty pomostowe tworzące podłogę kabiny. Pod kratami montuje się filtry podłogowe, a przestrzeń pod nimi działa jak kanał ssący rozciągnięty na całą powierzchnię komory. Rozstaw profili, obciążalność krat i wielkość oczek podaje producent w dokumentacji techniczno-ruchowej (DTR), bo zależą od masy pojazdów i wózków.

Cynkowane kształtowniki i przygotowanie posadzki

Stal cynkowana chroni podstawę przed korozją w środowisku oparów i wilgoci. Przed montażem sprawdź, czy posadzka jest równa i przeniesie ciężar konstrukcji oraz zespołu wentylacyjnego; nierówności wyrównaj przed ustawieniem ramy, bo przechylona podstawa utrudnia uszczelnienie ścian. Krawędź styku podstawy z posadzką uszczelnij materiałem odpornym na rozpuszczalniki.

Z czego zrobić ściany i dach kabiny: płyty warstwowe czy panele stalowe?

Ściany gotowych kabin to najczęściej panele stalowe ocynkowane z izolacją z wełny mineralnej o grubości 50 mm, kolor zewnętrzny wybierany z palety RAL. Producent Kabiny Lakiernicze stosuje płyty warstwowe, przy czym materiał izolacji, grubość i kolor zależą od modelu, a dach wykonuje z płyty warstwowej albo z cynkowanych paneli stalowych.

Płyta warstwowa daje izolację termiczną i akustyczną w jednym elemencie, więc sprawdza się w chłodniejszych halach, gdzie liczą się straty ciepła w fazie suszenia. Panel stalowy bez rdzenia jest prostszy, ale izolację trzeba dołożyć osobno. Przy wyborze izolacji sprawdź w dokumentacji klasę reakcji na ogień, bo w kabinie pracuje palnik i używa się łatwopalnych wyrobów.

Niezależnie od materiału wewnętrzne powierzchnie ścian powinny być gładkie, bez wystających opraw i półek, na których osiada pył. Wymóg ten, razem z wrotami wjazdowymi i drzwiami ewakuacyjnymi dla personelu, wymienia analiza kabina czy adaptacja pomieszczenia. Przy adaptacji murowanego pomieszczenia stosuje się też inne materiały: w relacji z budowy kabiny w stodole autor postawił ściany z bloczków gazobetonowych 24 cm na zbrojonym fundamencie, a podłogę wykonał z 15 cm styropianu i 10 cm betonu z kanałami wyciągowymi o szerokości 45 cm.

Jak działa kabina lakiernicza?

Kabina pracuje w dwóch trybach. Podczas lakierowania całe powietrze jest świeże: centrala zasysa je z zewnątrz, podgrzewa, wtłacza przez filtry sufitowe, a wentylatory wyciągowe odbierają je spod podłogi lub przez ściany i wyrzucają w całości na zewnątrz. Podczas suszenia klapa odcina dopływ świeżego powietrza i większość powietrza krąży w obiegu zamkniętym.

Według opisu producenta Kabiny Lakiernicze recyrkulacja w fazie suszenia wynosi 85%, co pozwala zaoszczędzić znaczną część energii potrzebnej do ogrzewania. Klapę przełączającą tryby LAKIEROWANIE-SUSZENIE napędza aktuator elektryczny lub siłownik pneumatyczny, a przed wentylatorem stoi filtr wstępny chroniący łopatki. Recyrkulacja dotyczy więc suszenia, nie lakierowania: w fazie natrysku powietrze z mgłą lakierniczą musi opuszczać kabinę.

Układ pionowy czy poprzeczny?

W układzie pionowym powietrze wychodzi z sufitu i jest zasysane przez podstawę na całej powierzchni podłogi. W układzie poprzecznym nawiew też idzie z sufitu, ale wyciąg odbywa się przez ścianę lub ściany wyciągowe w komorze. Układ pionowy daje najbardziej równomierny opad na całej długości pojazdu; poprzeczny nie wymaga kanału w posadzce, co ułatwia montaż w istniejącej hali.

Jaka wydajność wentylacji i prędkość opadu powietrza?

Wydajność nawiewu wynika z powierzchni kabiny i wymaganej prędkości opadu: długość x szerokość x prędkość x 3600 daje wynik w m³/h. Dla kabiny 7 x 4 m i 0,25 m/s wychodzi 25 200 m³/h, co zgadza się z wartością około 24 000 m³/h podawaną przez Wentylacja.com.pl.

Analiza Auto Service Manager podaje minimum 0,25 m/s w strefie roboczej i średnią 0,3 m/s ze wszystkich punktów pomiarowych, a wymianę powietrza szacuje na około 320 razy na godzinę. Dla kabiny 7 x 4 x 2,80 m (78,4 m³) to także około 25 000 m³/h, więc oba sposoby liczenia prowadzą do podobnego rzędu wielkości. Ze wzrostem wymiarów kabiny wydajność musi rosnąć proporcjonalnie. Orientacyjną wydajność dla własnych wymiarów policzysz w kalkulatorze poniżej.

Wentylatory pracujące w strefie oparów muszą być beziskrowe i regularnie sprawdzane, a przy doborze urządzeń obowiązują przepisy krajowe i unijne, w tym ATEX. Palnik dobiera się do wydajności wentylatora, a nie odwrotnie, bo musi ogrzać cały strumień świeżego powietrza. W wątku o samodzielnej budowie lakierni lakiernicy podają bardzo różne zestawy, od 2 wentylatorów po 6000 m³/h z palnikiem 120 kW po wentylator od 18 000 m³/h i palnik bliżej 180 kW. To opinie praktyków, nie obliczenia; słaby nawiew w praktyce oznacza wolny opad mgły i malowanie w zadymionej kabinie.

Jakie filtry są potrzebne w kabinie lakierniczej?

Pełna filtracja ma cztery stopnie: filtry wstępne na wlocie, filtry sufitowe w plenum, filtry podłogowe typu PAINT STOP pod kratami i filtry wylotowe przed wyrzutnią. Absolutne minimum w małych budowach to filtry sufitowe i podłogowe, ale bez wstępnych szybciej zapychają się sufity i brudzą wentylatory.

• Filtry wstępne: zwykle kieszeniowe, oczyszczają powietrze z zewnątrz i chronią wentylator nawiewny.
• Filtry sufitowe: zapewniają bezpyłowość, w zależności od lakierów i wymagań powierzchni stosuje się też modele węglowe lub kubełkowe.
• Filtry podłogowe PAINT STOP: zatrzymują cząstki lakieru i chronią łopaty wentylatora oraz wnętrze kanałów przed osadami.
• Filtry wylotowe: ograniczają emisję pyłu, szczególnie istotne, gdy lakiernia stoi blisko budynków mieszkalnych.

Filtry kabiny nie zatrzymują lotnych związków organicznych (LZO). Deklarowana skuteczność mat PAINT STOP rzędu 97% dotyczy pyłów i frakcji stałych, a nie oparów rozpuszczalników, dlatego kabina sama w sobie nie jest urządzeniem ograniczającym emisję LZO. Kanały wentylacyjne trzeba regularnie czyścić, a filtry wymieniać według zaleceń producenta.

Oświetlenie, ogrzewanie i sterowanie kabiny

Kabina do lakierowania samochodów powinna mieć oświetlenie powyżej 1500 lx, zwykle 4 rzędy lamp LED w małej kabinie i 6 w większej, sufitowych i bocznych. Kasetony sufitowe ustawia się pod kątem, który daje równomierne światło w całej komorze, a źródła światła osłania szybami odpornymi na wysoką temperaturę.

Do ogrzewania najczęściej stosuje się palnik olejowy, coraz częściej gazowy, rzadziej nagrzewnicę wodną zasilaną z instalacji grzewczej albo zasilanie elektryczne. Wymiennik ciepła z palnikiem zabezpiecza zawór bezpieczeństwa, który zapobiega gwałtownym wzrostom ciśnienia, a zespół wentylatorów montuje się w obudowie izolowanej akustycznie i termicznie. Panel sterowania łączy wszystkie zespoły, pozwala ustawić fazy pracy i kontrolować parametry wnętrza.

Jakie są wymagania kabiny lakierniczej?

Gotowa kabina lakierniczo-suszarnicza jest formalnie maszyną: podlega dyrektywie maszynowej, a jej budowę i parametry opisuje norma zharmonizowana PN-EN 13355+A1 (kabiny zespolone). Dla kabin do natrysku ciekłych wyrobów lakierowych istnieje też PN-EN 12215+A1. Normy nie są przepisami prawa, ale producent, który je stosuje, może na tej podstawie wystawić deklarację zgodności WE i oznaczyć kabinę znakiem CE.

Praktyczne wymagania techniczne to: szczelna komora, przepływ powietrza skierowany do wylotu, aktywny wyciąg wyrzucający opary na zewnątrz, wentylatory beziskrowe, filtracja na wlocie i wylocie, stabilne ciśnienie w fazie lakierowania i suszenia, osobny komin spalin z palnika oraz drzwi ewakuacyjne. W USA podobne zasady wentylacji lakierni wprowadziła OSHA; w Polsce trzeba brać pod uwagę przepisy krajowe i unijne, w tym ATEX.

Czy komora lakiernicza wymaga pozwolenia?

To zależy od sytuacji i trzeba to sprawdzić przed zakupem: inaczej wygląda ustawienie gotowej kabiny w istniejącej hali, inaczej budowa nowego obiektu czy zmiana sposobu użytkowania pomieszczenia, a osobną kwestią jest emisja LZO z lakierni. Zapytaj w starostwie (wydział architektury i budownictwa) oraz w urzędzie właściwym dla ochrony środowiska, jakie zgłoszenia lub pozwolenia dotyczą Twojej inwestycji, i uwzględnij wymagania przeciwpożarowe. Przy adaptacji pomieszczenia normy dla kabin nie mają zastosowania, bo pomieszczenie nie staje się maszyną, ale nie jest wolne od wymagań: ciężar oceny bezpieczeństwa przechodzi wtedy na użytkownika.

Kabina, ściana malarska czy adaptacja pomieszczenia?

Zamknięta kabina z pionowym przepływem powietrza jest rozwiązaniem wzorcowym: pozwala malować dowolne elementy w dowolnym miejscu komory i przychodzi z deklaracją zgodności WE. Ściana malarska kosztuje mniej, ale wciąga w pole pracy pył z całego zakładu, co daje wtrącenia w powłoce.

Zestawienie opiera się na elementarzu Astherm o ścianie malarskiej i kabinie. Hobbystyczne namioty z rur PVC i folii z wentylatorem skrzynkowym to jeszcze inna kategoria: nadają się do drobnych prac w domu, nie do warsztatu lakierującego pojazdy.

Jak zbudować kabinę lakierniczą krok po kroku?

Budowę zaczyna się od wymiarów i wentylacji, a nie od ścian, bo późniejsza modernizacja układu powietrza bywa trudna lub niemożliwa. Kolejność prac wygląda tak:

1. Określ wymiary wnętrza pod największy lakierowany obiekt i policz wymaganą wydajność nawiewu.
2. Sprawdź wymagania formalne: budowlane, środowiskowe i przeciwpożarowe dla Twojej lokalizacji.
3. Wybierz posadowienie: podstawa stalowa na posadzce, kaseta z rampą albo kanał w posadzce. Prace budowlane, takie jak fosa czy kanały wyciągowe, zaplanuj z wykonawcą; pomocne przy wyborze firm bywają serwisy branżowe, np. eu-budowa.

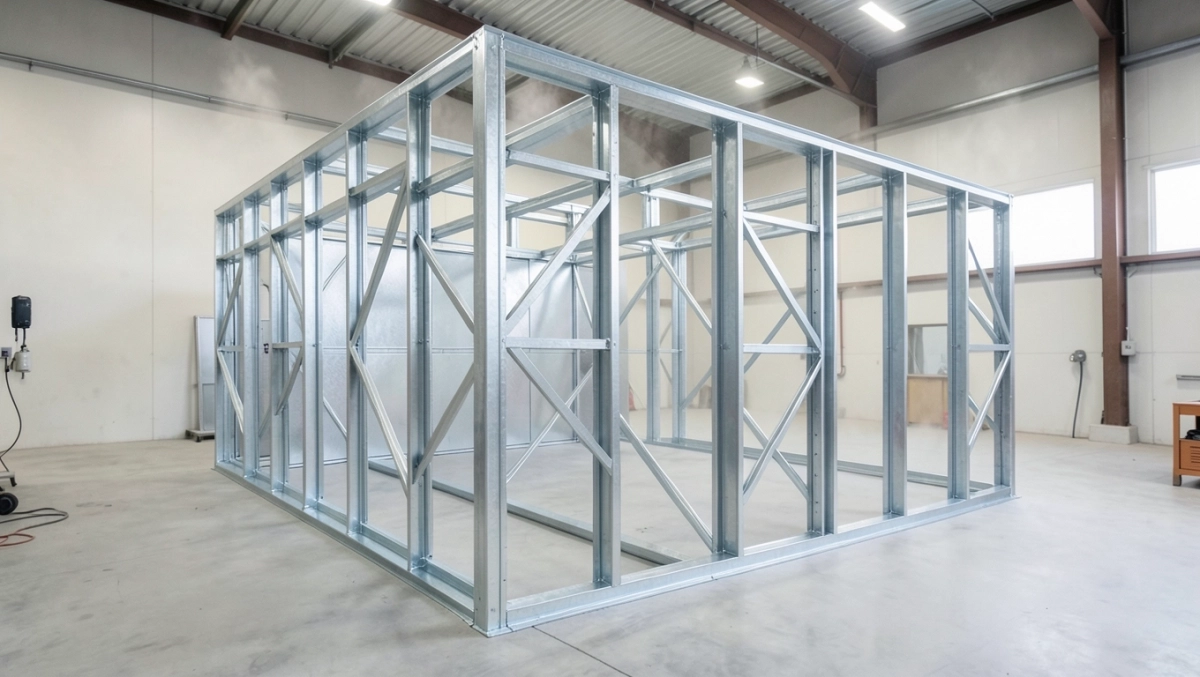

4. Zmontuj podstawę z kratownicą i kratami, a potem ściany, dach i plenum z filtrami sufitowymi.
5. Zamontuj centralę nawiewno-wywiewną z klapą trybów, wymiennikiem, palnikiem, czerpnią, wyrzutnią i kominem spalin.
6. Zainstaluj oświetlenie, filtry podłogowe i wylotowe oraz panel sterowania.

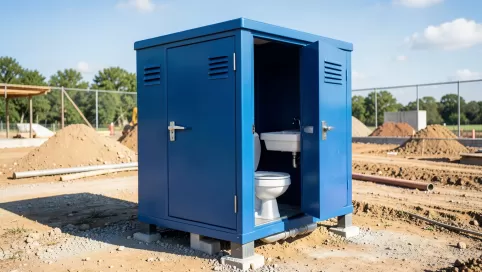

7. Zaplanuj zaplecze dla lakierników: jeśli hala nie ma sanitariatów, na czas budowy lub na stałe przydadzą się kabiny sanitarne, a ich koszt sprawdzisz w zestawieniu cennik kabin sanitarnych.
8. Sprawdź szczelność komory, zmierz prędkość opadu w kilku punktach i przetestuj oba tryby pracy przed pierwszym lakierowaniem.

Najczęstsze błędy przy budowie kabiny lakierniczej

Najczęściej zawodzi za słaby nawiew: kabina wygląda poprawnie, ale mgła lakiernicza opada zbyt wolno i osiada na świeżej powłoce. Pozostałe typowe błędy:

• Kraty i filtry podłogowe tylko na części powierzchni zamiast pod całą kabiną, przez co zanieczyszczenia nie trafiają do wyciągu.
• Wymiennik ciepła z prostej rury, który nie przekazuje wystarczającej ilości ciepła do strumienia powietrza.
• Dobór palnika przed doborem wentylatora.
• Rezygnacja z filtrów wstępnych, co skraca życie filtrów sufitowych i brudzi wentylatory.
• Założenie, że filtry wylotowe usuwają zapach i LZO; zatrzymują tylko pył.
• Nieszczelności wokół wrót, przepustów i styku podstawy z posadzką.
• Zaniżony kosztorys samodzielnej budowy: po zsumowaniu krat, kanałów, lamp, wentylatorów, wymiennika, palnika, przepustnic, termostatu, falownika i filtrów różnica względem gotowej kabiny bywa mniejsza, niż zakłada inwestor.
